Čipová sada

AMD X870E

CPU

Podporuje AMD Ryzen™ 9000/ 8000/ 7000 Series Desktop Procesory
Socket AM5

Pamäť

4x DDR5 UDIMM, Maximálna kapacita pamäte 256GB
Podpora pamäte DDR5 8400+(OC)/ 8200+(OC)/ 8000+(OC)/ 7800(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MT/s
Maximálna frekvencia prekročenia pre Ryzen™ 9000 Series Procesory:
• 1DPC 1R maximálna rýchlosť až 8400+ MT/s
• 1DPC 2R maximálna rýchlosť až 6400+ MT/s
• 2DPC 1R maximálna rýchlosť až 6400+ MT/s
• 2DPC 2R maximálna rýchlosť až 4800+ MT/s
Podpora AMD POR Speed a JEDEC Speed
Podpora overclockingu pamäte a AMD EXPOTM
Podpora režimu dvojkanál
Podpora Non-ECC, Un-buffered pamäte
Podpora CUDIMM, režim obchádzenia hodinovacieho ovládača iba*
* Podpora CUDIMM a POR boot frekvencia sa môže líšiť podľa série CPU, s možnosťou manuálneho overclockingu po zapnutí. Niektoré CPU nemusia nájsť boot, ale budúci BIOS aktualizácie zlepšia kompatibilitu.
• Pätice DIMM na tejto základnej doske majú dvojstranné západky.
• Kompatibilita pamäte a podporované rýchlosti sa môžu líšiť v závislosti od CPU a konfigurácie pamäte. Podrobné informácie nájdete v Zozname kompatibility pamäte na podpornej stránke produktu alebo na https://www.msi.com/support/.

Grafika na doske

1x HDMI™
Podpora HDMITM 2.1 s FRL portom, maximálne rozlíšenie 8K 60Hz*
2x Type-C DisplayPort
USB4® port, podporuje DisplayPort 1.4 s HBR3 cez USB Type-C, maximálne rozlíšenie 4K@60Hz*
*K dispozícii iba na procesoroch s integrovanou grafikou. Špecifikácie grafiky sa môžu líšiť v závislosti od nainštalovaného CPU.

Slot

3x PCI-E x16 slot
PCI_E1 Gen PCIe 5.0 podporuje až x16 (z CPU)
PCI_E2 Gen PCIe 5.0 podporuje až x4 (z CPU)
PCI_E3 Gen PCIe 4.0 podporuje až x4 (z chipsetu)
PCI_E1 & PCI_E2 sloty
• Podporuje PCIe 5.0 x16/x0 alebo x8/x4 (pre Ryzen™ 9000/ 7000 Series procesory)
• Podporuje PCIe 4.0 x8/x0 (pre Ryzen™ 8700/ 8600/ 8400 Series procesory)
• Podporuje PCIe 4.0 x4/x0 (pre Ryzen™ 8500/ 8300 Series procesor)
PCI_E3 slot
• Podporuje až PCIe 4.0 x4
* PCI_E1 & PCI_E2 & M.2_2 zdieľajú šírku pásma a podpora PCIe verzie sa môže líšiť v závislosti od CPU. Podrobnosti nájdete v tabuľke konfigurácie PCIe v návode.

Audio

Realtek® ALC4080 Codec
7.1-kanálové USB vysoko výkonné audio
Podpora prehrávania 32-Bit/384 kHz na prednom paneli
Podpora výstupu S/PDIF

Úložisko

4x M.2
M.2_1 zdroj (z CPU) podporuje PCIe 5.0 x4, podporuje zariadenia 2280/2260
M.2_2 zdroj (z CPU) podporuje PCIe 5.0 x4, podporuje zariadenia 2280/2260
M.2_3 zdroj (z chipsetu) podporuje PCIe 4.0 x4, podporuje zariadenia 22110/2280
M.2_4 zdroj (z chipsetu) podporuje PCIe 4.0 x4, podporuje zariadenia 2280/2260
4x SATA 6G
* PCI_E1 & PCI_E2 & M.2_2 zdieľajú šírku pásma a podpora PCIe verzie sa môže líšiť v závislosti od CPU. Podrobnosti nájdete v tabuľke konfigurácie PCIe v návode.

RAID

• Podpora RAID 0, RAID 1 a Raid 10 pre SATA úložiskové zariadenia
• Podpora RAID 0, RAID 1 a Raid 10* pre M.2 NVMe úložiskové zariadenia
* RAID 10 pre M.2 NVMe úložiskové zariadenia je podporované iba CPU série AMD Ryzen™ 9000/7000.

USB

4x USB 2.0 (predný)
4x USB 5Gbps Type A (predný)
9x USB 10Gbps Type A (zadný)
2x USB 10Gbps Type C (zadný)
1x USB 20Gbps Type C (predný)
2x USB 40Gbps Type C (zadný)

LAN

1x Realtek® 8126 5G LAN
1x Realtek® 8125 2.5G LAN

Interné IO

1x Napájací konektor (ATX_PWR)
2x Napájací konektor (CPU_PWR)
1x Napájací konektor (PCIE_PWR 8pin)
1x CPU ventilátor
1x Kombinovaný ventilátor (Pump_Sys Fan)
5x Systémový ventilátor
1x EZ spojovací konektor (JAF_2)
2x Predný panel (JFP)
1x Chassis Intrusion (JCI)
1x Predný audio (JAUD)
1x Teplotný senzor konektory (T_SEN)
3x Adresovateľný V2 RGB LED konektor (JARGB_V2)
1x RGB LED konektor (JRGB)
4x USB 2.0 porty
4x USB 5Gbps Type A porty
1x USB 20Gbps Type C port

WIRELESS LAN & BLUETOOTH

Wi-Fi 7 Solution
Bezdrôtový modul je predinštalovaný v slotu M.2 (Key-E)
Podpora MU-MIMO TX/RX, 2.4GHz/ 5GHz/ 6GHz* (320MHz) až do 5.8Gbps
Podpora 802.11 a/ b/ g/ n/ ac/ ax/ be
Podpora Bluetooth® 5.4**, MLO, 4KQAM
* Podpora pásma 6GHz sa môže líšiť v závislosti od regulácií krajín a Wi-Fi 7 bude pripravené v systéme Windows 11 verzia 24H2.
** Verzia Bluetooth sa môže aktualizovať, viac informácií nájdete na stránke výrobcu Wi-Fi čipsetu. Bluetooth 5.4 bude pripravené v systéme Windows 11 verzia 24H2.

LED FUNKCIÁ

4x EZ Debug LED
1x EZ Digit Debug LED
1x EZ LED riadiaci prepínač

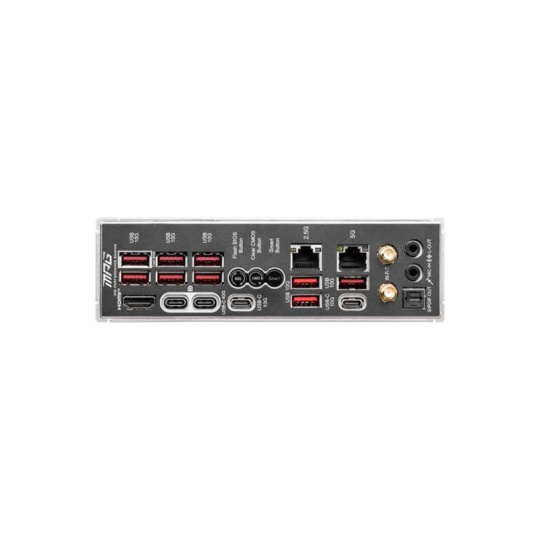

PORTY NA PUKONALNOM JEDNOTKA

USB 10Gbps Type-A
Flash BIOS Button
Clear CMOS Button
Smart Button
2.5G LAN
5G LAN
Prípojky reproduktorov
HDMI™
USB 40Gbps Type-C
USB 10Gbps Type-C
USB 10Gbps Type-A
USB 10Gbps Type-C
Wi-Fi / Bluetooth
Optický S/PDIF Out

OPERAČNÝ SYSTÉM

Podpora Windows® 11 64-bit

Formát

ATX
243.84 x 304.8mm
