Ajax WaterStop [1/2] ASP white (52271) - Dálkově ovládaný uzavírací ventil vody (1/2“)
Ajax WaterStop [1/2] ASP white (52271) - Dálkově ovládaný uzavírací ventil vody (1/2“)
WaterStop Jeweller – Diaľkovo ovládateľ uzáver vody ventil (1/2")
Zariadenie umožňuje automatické uzatvorenie prívodu vody pri detekcii úniku vo stráženej oblasti alebo na základe prednastavených automatizačných scénárov.
Upozornenie: Použitie zariadenia vyžaduje pripojenie k Hubu Ajax
Vlastnosti:
- Aktivácia na základe automatizačných scénarov pri poplachu, zmene stavu systému alebo časového plánu
- Nastaviteľná ochrana proti zaseknutiu ventilu s intervalom až 1 týždeň
- Uzáver ventil Bonomi v rozmeroch 1/2", 3/4" alebo 1"
- Až 3 roky prevádzky z predmontovaných batérií
- Diaľkové ovládanie a konfigurácia pomocou aplikácií Ajax
- Uzatváranie vody sa ovláda tlačidlom na servomotore a pákou na uzatváracom ventile
- Dosah rádiového signálu medzi zariadením a hubom alebo rozširovačom dosahu rádiového signálu bez prekážok až 1 100 m
- Ochranný mechanizmus proti neoprávnenému demontáži zariadenia
- Možnosť pripojenia externého napájacieho zdroja 9V/2A DC
- Pridanie do systému pomocou QR kódu
Súčasť systému pre detekciu úniku vody

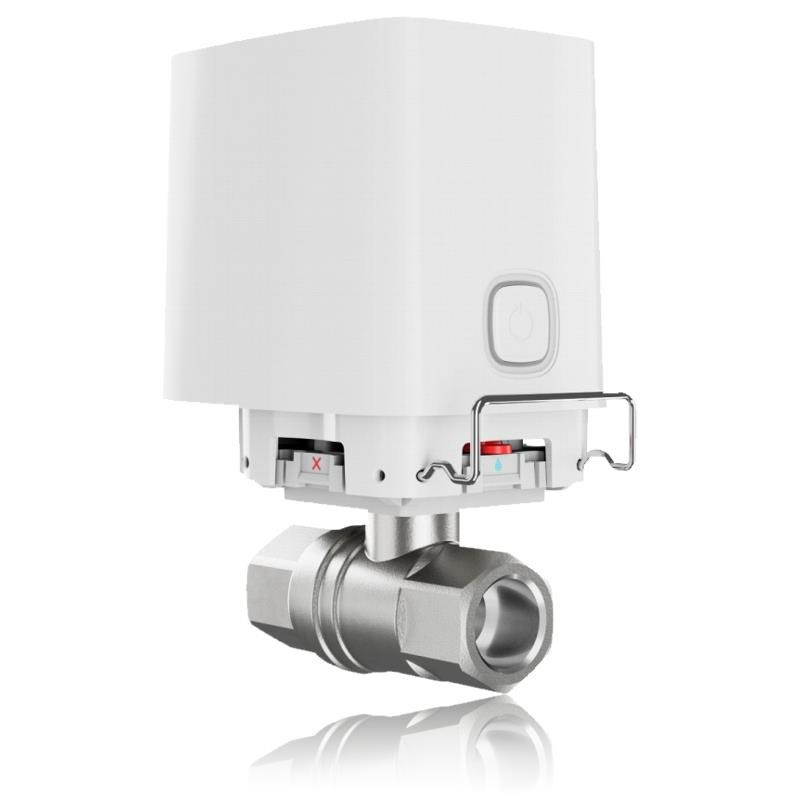

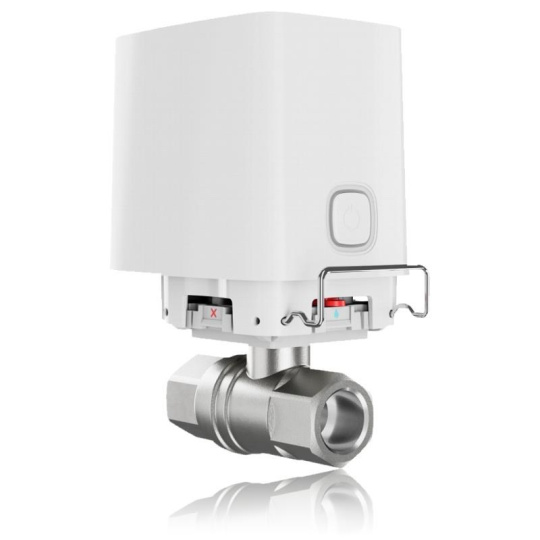

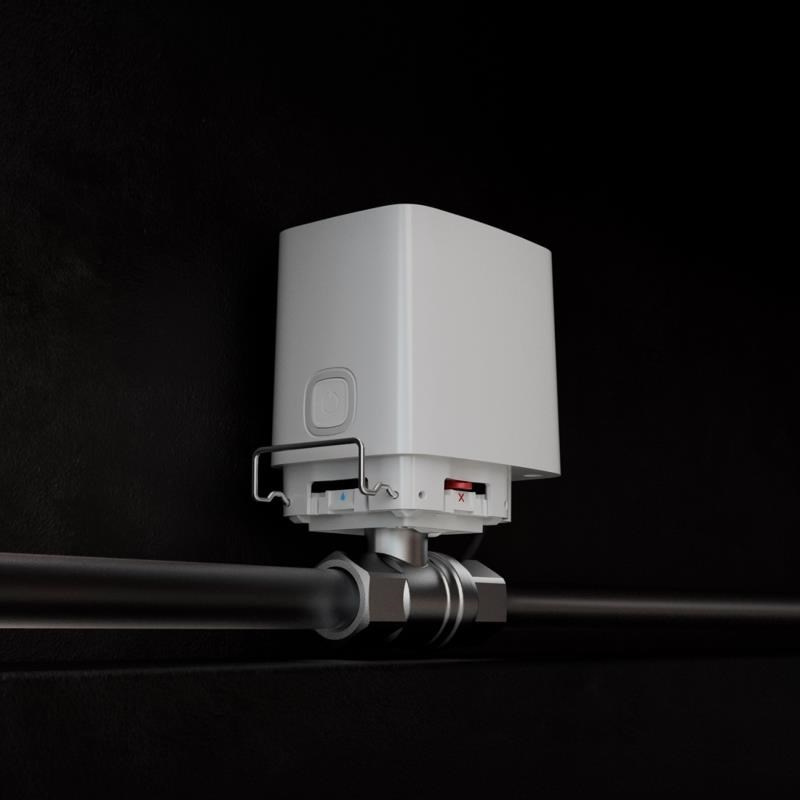

WaterStop bol navrhnutý pre diaľkové ovládanie prívodu vody do objektu. Zariadenie kombinuje uzáver ventil v jednom zo šiestich dostupných rozmerov a elektrický pohon. WaterStop je možné ovládať odkiaľkoľvek, kde je dostupný internet – aplikácia Ajax umožňuje kedykoľvek skontrolovať stav a zmeniť polohu ventilu.
Pri vyhlásení poplachu detektorom LeaksProtect alebo detektorom úniku vody tretej strany WaterStop počas 5 sekúnd automaticky vypne prívod vody. Všetci používatelia systému dostanú notifikáciu o poplachu a aktivácii scénara. Okrem scénara pri poplachu môže inštalačný technik nakonfigurovať uzatváranie vody podľa časového plánu alebo v prípade zmeny stavu bezpečnostného režimu.
Výkonný elektrický pohon a manuálne ovládanie
Elektrický pohon WaterStop má maximálny krútiaci moment 10 Nm. Táto sila umožňuje uzatvorenie zaseknutého uzáveru bez jeho poškodenia. A za normálnych podmienok — vypnete vodu do 5 sekúnd od odoslania príkazu.
Prívod vody je možné ovládať nielen pomocou aplikácií Ajax a scénarov, ale aj manuálne. Na to slúži tlačidlo na kryte WaterStop a páka na držiaku uzatváracieho ventilu. To je výhodné napríklad pri výmene servomotora alebo pri inštalatérskych prácach.

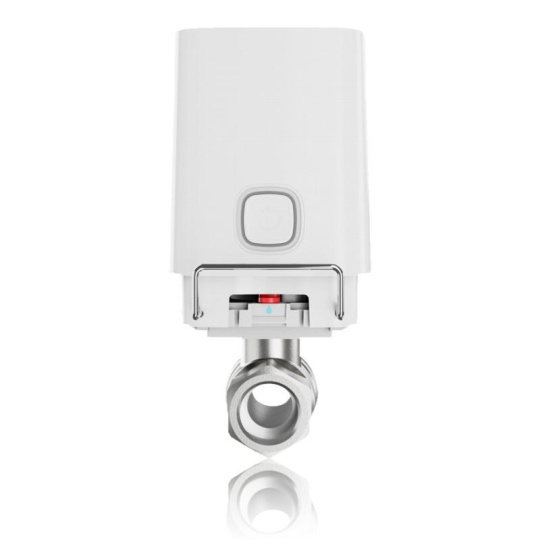

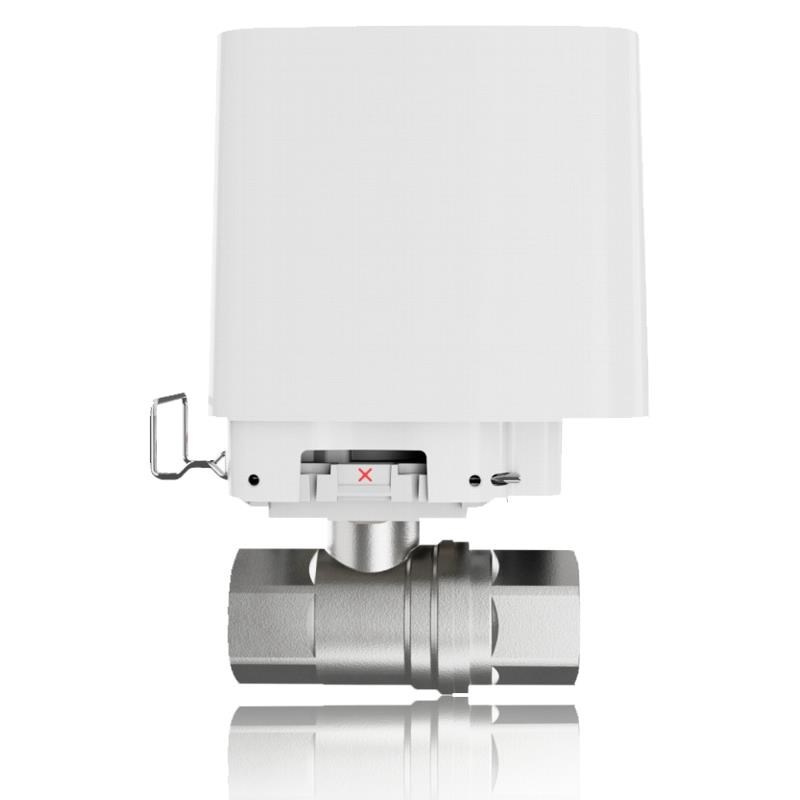

Aktuálny stav ventilu je možné zistiť v aplikáciách Ajax, podľa zodpovedajúcej farby loga Ajax na kryte WaterStop alebo polohy páky.
Štandardný typ uzatváracieho ventilu
Zariadenie je vybavené uzáverom ventil Bonomi vhodným pre studenú aj teplú vodu. WaterStop je ponúkaný vo troch verziách: s 1/2“, 3/4“ a 1“ ventíl.
WaterStop je kompatibilný s uzávermi ventilov vyrobenými podľa normy ISO 5211. Inštalatér tak môže nainštalovať štandardizovaný uzáver ventil a inštalačný technik môže zariadenie pridať do systému.
Pri sťahovaní je WaterStop ľahko demontovateľný a na nové miesto môže byť nainštalovaný iný kompatibilný ventil. Elektrický pohon sa z uzáveru ventilu odstraňuje počas niekoľkých sekúnd – bez akýchkoľvek nástrojov.
Komunikačné technológie Jeweller
Jeweller je rádiový protokol, ktorý zabezpečuje rýchlu a spoľahlivú obojsmernú komunikáciu medzi hubom a pripojenými zariadeniami. Protokol poskytuje bezdrôtový rádiový komunikačný dosah až na vzdialenosť 1 100 m, čo umožňuje použitie chytrého ventilu nielen vo veľkom dome, ale aj v pivnici, kanceláriách alebo skladoch.
Jeweller prenáša všetky potrebné informácie. Používatelia majú vždy prístup k inteligentnému ovládaniu ventilov v aplikáciách Ajax, bez ohľadu na počet systémových zariadení. A tiež môžu kedykoľvek skontrolovať stav ventilu – či je otvorený alebo zatvorený.
Ochrana proti neoprávnenému zásahu
WaterStop je možné inštalovať v kanceláriách, reštauráciách, kaviarňach a ďalších verejných priestoroch. Súčasťou je uzamykací mechanizmus, ktorý chrání pred neoprávnenou demontážou. Mechanizmus zabraňuje demontáži servomotora a nie je možné ho uvoľniť bez použitia príslušenstva.
Sabotážny poplach sa spustí pri snose servomotora z uzáveru ventilu. Hub pravidelne (dle nastavenia) kontroluje stav pripojených zariadení a informuje o strate komunikácie s ktorýmkoľvek z nich. Všetci používatelia a poplachové prijímacie centrum bezpečnostnej služby dostávajú upozornenia o týchto udalostiach.
Chytrý dizajn
WaterStop je bezdrôtové zariadenie, ktoré je napájané z predmontovaných batérií. Inštalačný technik môže v prípade potreby pripojiť napájací zdroj tretej strany 9V/2A DC.

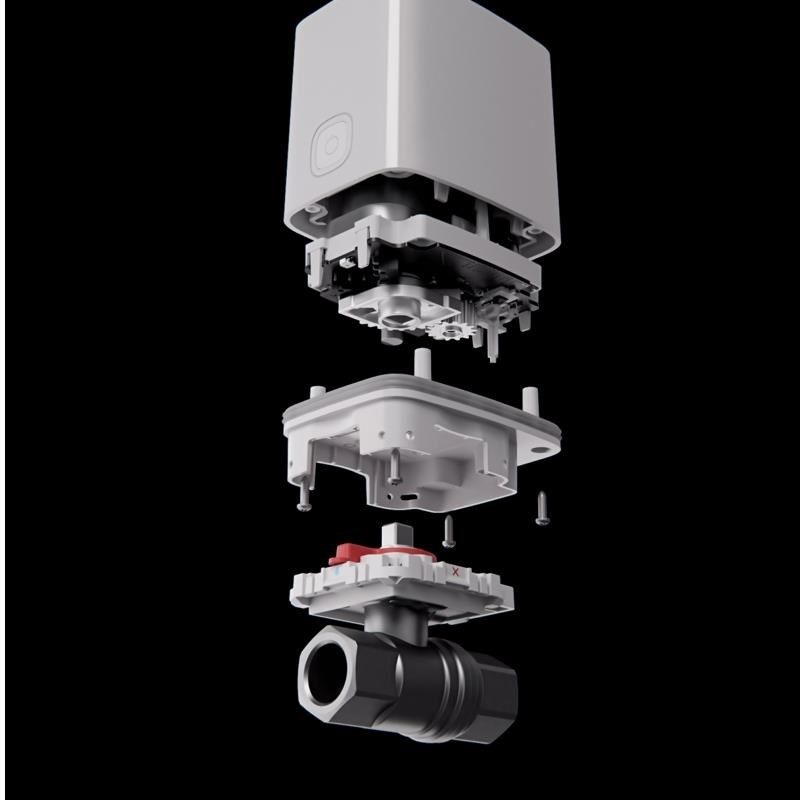

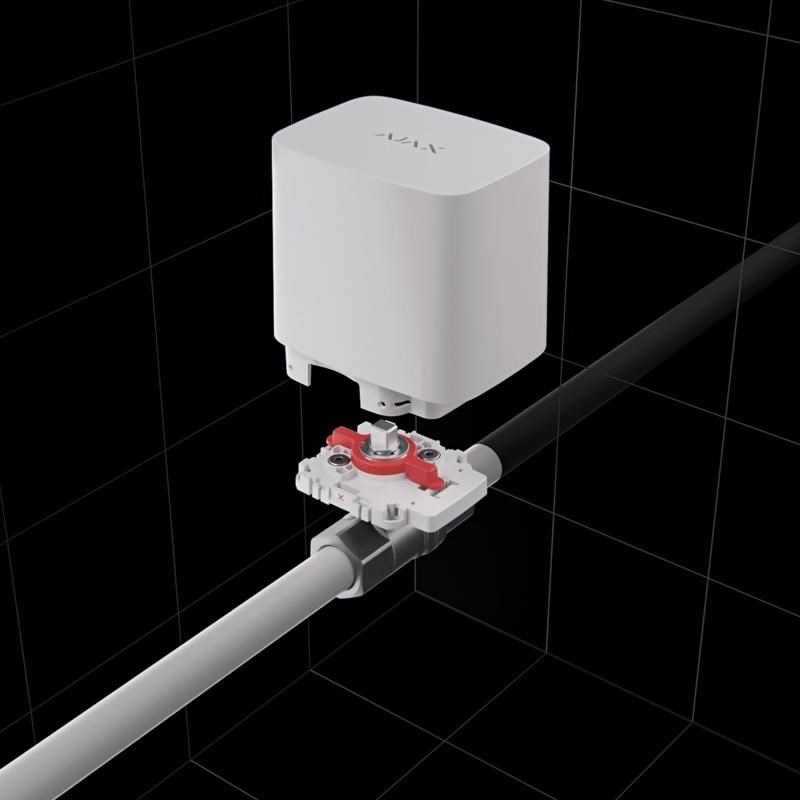

Elektrický pohon je možné upevniť na uzatváracom ventile v štyroch polohách. Kryt servomotora nie je nutné rozoberať pre inštaláciu. Upevňuje sa na ventil pomocou montážneho zámku bez použitia nástrojov. Týmto spôsobom nehrozí poškodenie elektroniky.
Jednoduchá inštalácia a pripojenie
WaterStop inštalujú dvaja odborníci: inštalatér a inštalačný technik. Zabezpečili sme, aby s týmto produktom dobre pracovali obaja.
Inštalatér môže nainštalovať štandardný kompatibilný uzáver ventil bez inštalačného technika. Stačí mu poznať rozmery elektrického ventilu. Inštalačný technik tak môže prísť v iný deň, nainštalovať elektrický pohon a integrovať ho do zabezpečovacieho systému Ajax.
Spárovanie zariadenia so zabezpečovacím systémom Ajax trvá menej ako minútu. Inštalačný technik musí iba otvoriť aplikáciu Ajax, naskenovať QR kód a pridať detektor do miestnosti a skupiny.
Technická špecifikácia
Komunikácia s ovládacím panelom alebo rozširovačom dosahu | |
Komunikačná technológia Jeweller | Ano |
Frekvenčné pásma (v závislosti na regióne) | 866,0–866,5 MHz |
Interval vyhľadávania zariadení | 12 – 300 s (nastaviteľné používateľským/PRO účtom s administrátorskými právami v aplikáciách Ajax) |
Ochrana proti falšovaniu signálu (spoofing) | Autentifikácia zariadenia |
Maximálny efektívny vysielací výkon (ERP) | ? 20 mW |
Dosah komunikácie (v otvorenom priestore) | 1100 m |
Kompatibilita | |
Centrálné ovládacie panely | Hub Plus |
Rozširovače dosahu signálu | ReX |
Prevádzkové komponenty | |
Elektrický aktuátor | Ovláda polohu uzatváracieho ventilu: otvára a zatvára ho |
Uzatvárací ventil | Ventil Bonomi v rozmeroch 1/2", 3/4" alebo 1" |
Upevnenie | Prvok umiestnený medzi uzatváracím ventilom a elektrickým aktuátorom. |
Uzamykací mechanizmus | Skladá sa zo štyroch častí – prvá je určená na rýchle upevnenie elektrického aktuátora k uzatváraciemu ventilu; druhá sa používa, ak je zariadenie nutné zabezpečiť proti neoprávnenému zásahu na verejných miestach. |
Uzatvorenie vody | |
Rozsah použitia | Prívody vody |
Prevádzková kvapalina | Teplá alebo studená voda |
Teplotný rozsah prevádzkovej kvapaliny | Od +5°C do +120°C |
Prevádzkový tlak | 40 barov |
Materiál uzatváracieho ventilu | Mosadz |
Typ pripojenia a závit uzatváracieho ventilu | Samič – samička; veľkosť závitu: |
Prihradzovací príruba pre pripojenie servomotora | Vyrobené podľa normy ISO 5211 |
Krútiaci moment elektrického pohonu | Až 10 Nm |
Rýchlosť uzatvorenia ventilu | Až 5 sekúnd (môže trvať dlhšie, ak je ventil zanesený) |
Diaľkové ovládanie | Aplikácia Ajax |
Manuálne ovládanie | Tlačidlo na kryte elektrického aktuátora |
Ochrana proti neoprávnenému zásahu | |
Ochrana proti falšovaniu signálu (spoofing) | Autentifikácia zariadenia |
Detekcia straty komunikácie | Kontrola každých 36 sekúnd (interval pre detekciu straty komunikácie závisí od nastavenia hubu). |
Detekcia otvorenia krytu (tamper) | Áno |
Dodatočný uzamykací mechanizmus | Chráni pred demontážou WaterStop. |
Dodatočné funkcie | |
Automatizačné scénáre | Poplach |
Teplotná ochrana | Až do 60°C na mieste inštalácie |
Indikácia stavu uzatváracieho ventilu | |
LED indikácia | Farba LED indikátora na čele zariadenia signalizuje aktuálny stav elektrického aktuátora |
Pozícia páky | Podľa polohy páky je zrejmé, či je ventil otvorený alebo zatvorený |
Napájanie | |
Baterka | 4x lítiová batéria CR123 A, 3V DC |
Výdrž batérií | Až 3 roky |
Voliteľné externé napájanie | 9 – 12V / 2A DC (pri pripojení k externému napájaniu fungujú predmontované batérie ako záložný zdroj) |
Inštalácia | |
Rozsah prevádzkovej teploty | Od 0°C do +60°C |
Prevádzková vlhkosť | Až do 95% |
Stupeň krytia | IP56 |
Kryt | |
Farba | Biela alebo čierna |
Rozmery | c |
Hmotnosť | 869 g (celková hmotnosť, uzáver Bonomi 1/2“ + elektrický aktuátor); |
Balenie obsahuje | |
1. WaterStop Jeweller |
Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
.
