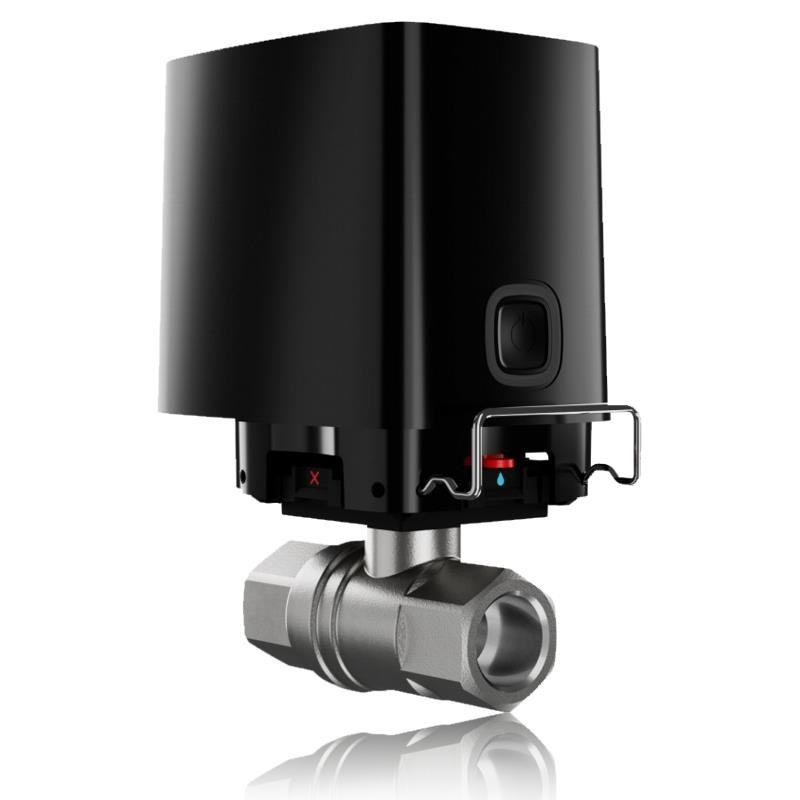

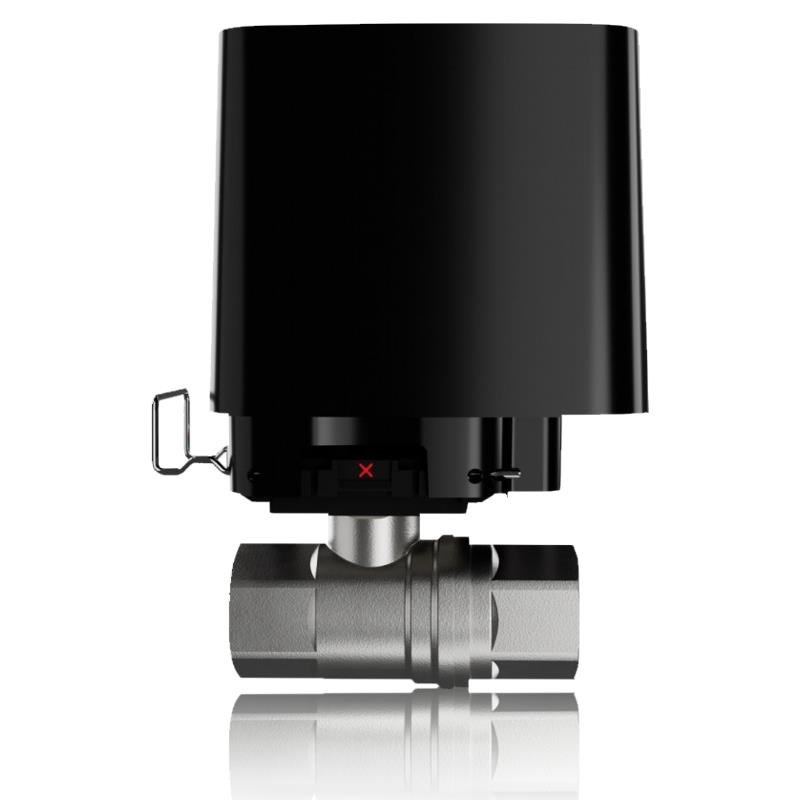

WaterStop Jeweller – Diaľkový ovládač uzatváracieho ventil vody (1/2“)
Zariadenie umožňuje automatické uzatvorenie prívodu vody pri detekcii jej úniku vo stráženom priestore alebo na základe prednastavených automatizačných scénárov.
Upozornenie: Použitie zariadenia vyžaduje pripojenie k Hubu Ajax
Vlastnosti:
- Aktivácia na základe automatizačných scénarov pri poplachu, zmene stavu systému alebo časového plánu
- Nastaviteľná ochrana proti zaseknutiu ventilu s intervalom až 1 týždeň
- Uzatvárací ventil Bonomi v rozmeroch 1/2“, 3/4“ alebo 1“
- Až 3 roky prevádzky z pred-inštalovaných batérií
- Diaľkové ovládanie a konfigurácia pomocou aplikácií Ajax
- Uzatváranie vody sa ovláda tlačidlom na servomotoru a pákou na uzatváracom ventile
- Dosah rádiového signálu medzi zariadením a hubom alebo rozšírením dosahu rádiového signálu bez prekážok až 1 100 m
- Ochranný mechanizmus proti neoprávnenému demontáži zariadenia
- Možnosť pripojenia externého napájacieho zdroja 9V/2A DC
- Pridanie do systému pomocou QR kódu
Súčasť systému pre detekciu úniku vody
WaterStop bol navrhnutý pre diaľkové ovládanie prívodu vody do objektu. Zariadenie kombinuje uzatvárací ventil v jednom zo spôsobov dostupných rozmerov a elektrický pohon. WaterStop je možné ovládať odkiaľkoľvek, kde je dostupný internet – aplikácie Ajax umožňujú kedykoľvek skontrolovať stav a zmeniť polohu ventilu.
Pri vyhlásení poplachu detektorom LeaksProtect alebo detektorom úniku vody tretej strany WaterStop počas 5 sekúnd automaticky vypne prívod vody. Všetci používatelia systému dostanú notifikáciu o poplachu a aktivácii scénára. Okrem scénara pri poplachu môže inštalačný technik nakonfigurovať uzatvorenie vody podľa časového plánu alebo v prípade zmeny stavu bezpečnostného režimu.
Výkonný elektrický pohon a ručné ovládanie
Elektrický pohon WaterStop má maximálny krútiaci moment 10 Nm. Táto sila umožňuje uzatvorenie zaseknutého uzatváracieho ventilu bez jeho poškodenia. A za normálnych podmienok — vypnete vodu do 5 sekúnd od odoslania príkazu.

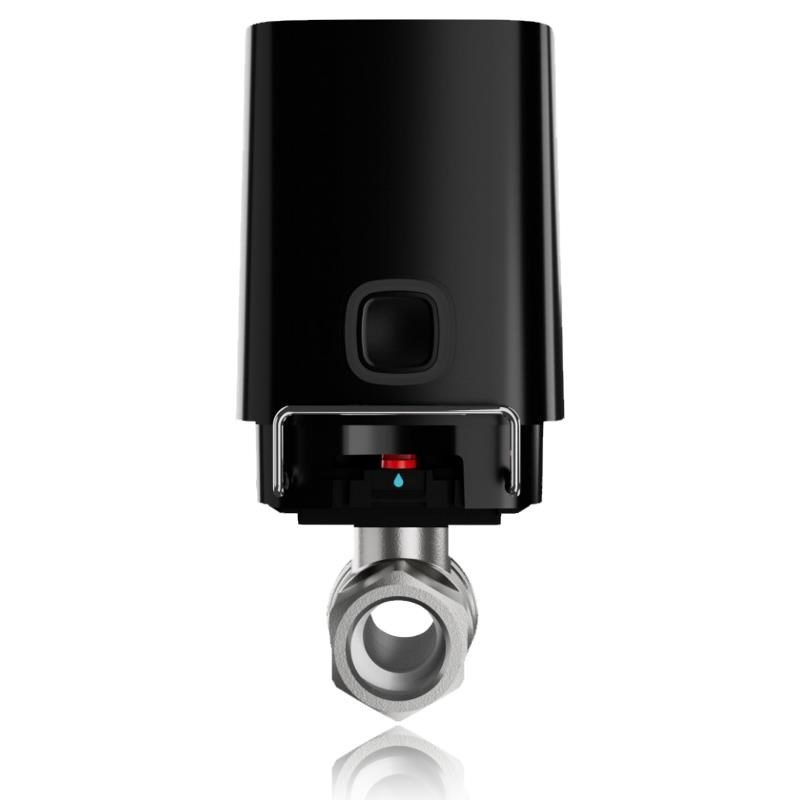

Prívod vody je možné ovládať nielen pomocou aplikácií Ajax a scénarov, ale aj ručne. Na to slúži tlačidlo na kryte WaterStop a páka na držiaku uzatváracieho ventilu. To je výhodné napríklad pri výmene servomotora alebo pri inštalatérskej práci.
Aktuálny stav ventilu je možné zistiť v aplikáciách Ajax, podľa odpovedajúcej farby loga Ajax na kryte WaterStop alebo polohy páky.
Štandardný typ uzatváracieho ventilu
Zariadenie je vybavené uzatváracím ventilom Bonomi vhodným pre studenú aj teplú vodu. WaterStop je ponúkaný vo troch verziách: s 1/2“, 3/4“ a 1“ ventíl.
WaterStop je kompatibilný s uzatváracími ventilmi vyrobenými podľa normy ISO 5211. Inštalatér teda môže nainštalovať štandardizovaný uzatvárací ventil a inštalačný technik ho môže pridať do systému.
Pri sťahovaní je WaterStop ľahko demontovateľný a možné nainštalovať iný kompatibilný ventil na nové miesto. Elektrický pohon je možné odpojiť zo uzatváracieho ventilu behom niekoľkých sekúnd – bez akýchkoľvek nástrojov.
Komunikačná technológia Jeweller
Jeweller je rádiový protokol, ktorý zabezpečuje rýchlu a spoľahlivú obojsmernú komunikáciu medzi hubom a pripojenými zariadeniami. Protokol poskytuje bezdrôtový rádiový komunikačný dosah až na vzdialenosť 1 100 m, čo umožňuje použitie chytrého ventilu nielen vo veľkom dome, ale aj v pivniciach, kanceláriách alebo skladoch.
Jeweller prenáša všetky potrebné informácie. Používatelia majú vždy prístup k inteligentnému ovládaniu ventilov v aplikáciách Ajax, bez ohľadu na počet systémových zariadení. A tiež môžu kedykoľvek skontrolovať stav ventilu — či je otvorený alebo zatvorený.
Ochrana proti neoprávnenému zásahu
WaterStop je možné inštalovať v kanceláriách, reštauráciách, kaviarňach a ďalších verejných priestoroch. Súčasťou je uzamykanie mechanizmu, ktorý chráni pred neoprávnenou demontážou. Mechanizmus zabraňuje demontáži servomotora a nie je možné ho uvoľniť bez použitia vhodného náradia.
Sabotážny poplach sa spustí pri odstránení servomotora zo uzatváracieho ventilu. Hub pravidelne (podľa nastavenia) kontroluje stav pripojených zariadení a informuje o strate komunikácie s ktorýmkoľvek z nich. Všetci používatelia a poplachové prijímače bezpečnostnej spoločnosti dostávajú upozornenia o týchto udalostiach.
Chytrý dizajn
WaterStop je bezdrôtové zariadenie, ktoré je napájané pred-inštalovanými batériami. Inštalačný technik môže v prípade potreby pripojiť napájací zdroj tretej strany 9V/2A DC.

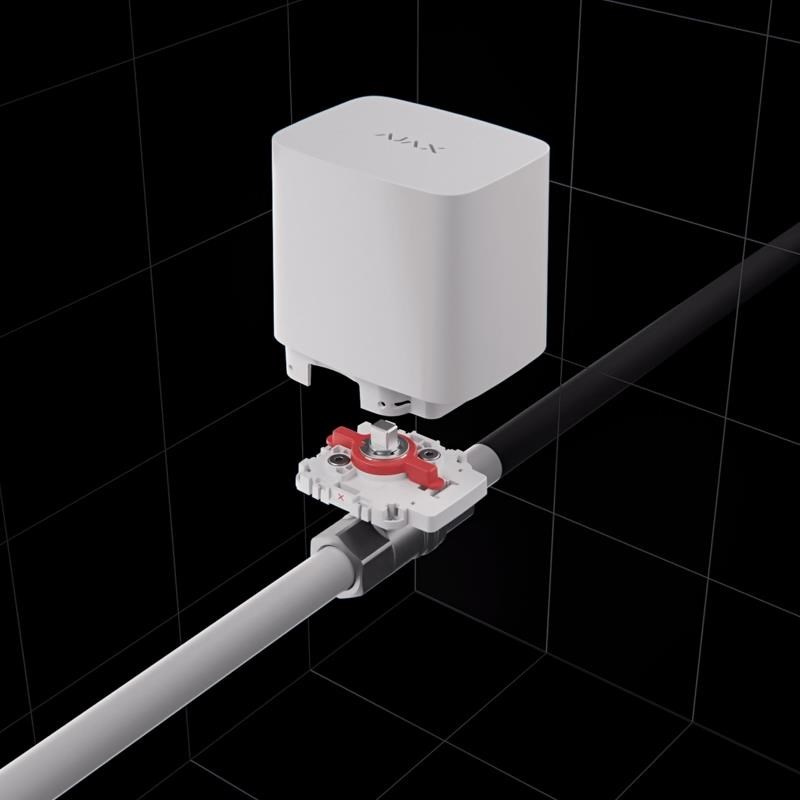

Elektrický pohon je možné upevniť na uzatváracom ventile v štyroch polohách. Plášť servomotora nie je nutné na inštaláciu rozoberať. Upevňuje sa na ventil pomocou montážneho zámku bez použitia náradia. Týmto sa neohrozí poškodenie elektroniky.
Jednoduchá inštalácia a pripojenie
WaterStop inštalujú dvaja odborníci: inštalatér a inštalačný technik. Zabezpečili sme, aby s týmto produktom dobre pracovali obaja.
Inštalatér môže nainštalovať štandardný kompatibilný uzatvárací ventil bez inštalačného technika. Stačí mu poznať rozmery elektrického ventilu. Inštalačný technik môže neskôr prísť, nainštalovať elektrický pohon a začleniť ho do zabezpečovacieho systému Ajax.
Spárovanie zariadenia so zabezpečovacím systémom Ajax trvá menej ako minútu. Inštalačný technik stačí otvoriť aplikáciu Ajax, naskenovať QR kód, pridať detektor do miestnosti a skupiny.
Technická špecifikácia
Komunikácia s ovládacím panelom alebo rozširovačom dosahu | |
Komunikačná technológia Jeweller | Áno |
Frekvenčné pásma (podľa regiónu) | 866.0–866.5 MHz |
Interval dotazovania zariadenia | 12 – 300 s (nastaviteľné používateľským/PRO kontom s administrátorskými právami v aplikáciách Ajax) |
Ochrana proti falšovaniu signálu (spoofing) | Autentifikácia zariadenia |
Maximálny efektívny vyžiarený výkon (ERP) | ? 20 mW |
Dosah komunikácie (v otvorenom priestore) | 1 100 m |
Kompatibilita | |
Centrálny ovládací panel | Hub Plus |
Rozširovače dosahu signálu | ReX |
Prevádzkové súčasti | |
Elektrický aktuátor | Ovláda polohu uzatváracieho ventilu: otvára a zatvára ho |
Uzatvárací ventil | Ventil Bonomi v rozmeroch 1/2“, 3/4“ alebo 1“ |
Upevnenie | Prvok inštalovaný medzi uzatvárací ventil a elektrický aktuátor. |
Uzamykací mechanizmus | Skladá sa z dvoch častí – prvá je určená na rýchle upevnenie elektrického aktuátora k uzatváraciemu ventilu; druhá sa používa, ak je zariadenie potrebné chrániť proti neoprávnenému zásahu na verejne dostupných miestach. |
Zatvorenie vody | |
Rozsah použitia | Prívody vody |
Prevádzková kvapalina | |
Teplotný rozsah prevádzkových kvapalín | Od +5° do +120°? |
Prevádzkový tlak | 40 barov |
Materiál uzatváracieho ventilu | Mosadz |
Typ pripojenia a závit uzatváracieho ventilu | Spojenie – spoje; veľkosť závitu: |
Príruba pre pripojenie servomotora | Vyrobené podľa normy ISO 5211 |
Krútiaci moment elektrického pohonu | Až 10 Nm |
Rýchlosť zatvorenia ventilu | Až 5 sekúnd (môže trvať dlhšie, ak je ventil zanesený) |
Diaľkové ovládanie | Aplikácia Ajax |
Manuálne ovládanie | Tlačidlo na kryte elektrického aktuátora |
Ochrana proti neoprávnenému zásahu | |
Ochrana proti falšovaniu signálu (spoofing) | Autentifikácia zariadenia |
Detekcia straty komunikácie | Kontrola každých 36 sekúnd (interval pre detekciu straty komunikácie závisí od nastavenia hubu). |
Detekcia otvorenia krytu (tamper) | Áno |
Pripevnenie s dodatkovým uzamykacím mechanizmom | Chrániť pred demontážou WaterStop. |
Dodatočné funkcie | |
Automatizačné scénáre | Poplach |
Teplotná ochrana | Až do 60°C v mieste inštalácie |
Indikácia stavu uzatváracieho ventilu | |
LED indikácia | Farba LED indikátoru na čele zariadenia signalizuje aktuálny stav elektrického aktuátora |
Pozícia páky | Podľa polohy páky je zrejmé, či je ventil otvorený alebo zatvorený |
Napájanie | |
Baterka | 4x lítiová batéria CR123 A, 3V DC |
Výdrž batérií | Až 3 roky |
Voliteľné externé napájanie | 9 – 12V / 2A DC (pri pripojení k externému napájaniu fungujú pred-inštalované batérie ako záložný zdroj) |
Inštalácia | |
Rozsah prevádzkových teplôt | Od 0°C do +60°C |
Prevádzková vlhkosť | Až do 95% |
Stupeň krytia | IP56 |
Kryt | |
Farba | Biela alebo čierna |
Rozmery | c |
Hmotnosť | 869 g (celková hmotnosť, uzatvárací ventil Bonomi 1/2“ + elektrický aktuátor); |
Obsah balenia | |
1. WaterStop Jeweller |
Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
.
